產品名稱: SDF系列隧管道式加壓軸流風機
廣泛應用于工業與民
用建筑的管道加壓送排風
詳細信息:
一、特性及應用
SDF是一種高壓力、低噪聲、高效軸流風機。采用先進的CAD系統軟件，經多目標優化設計而成。
二、性能參數表
|
型號 |
葉輪直徑 （mm） |
風量 (m3/h) |
全壓 (Pa) |
轉速 (rpm) |
裝機容量 (kW) |
最大弦長 (mm) |
噪聲 Db(A) |
日本JIS噪聲值點 |
3.5 |
350 |
4000 |
343 |
2900 |
0.75 |
149 |
≤74 |
76 |
4 |
400 |
5000 |
343 |
2900 |
0.75 |
137 |
≤75 |
77 |
4.5 |
45. |
6500 |
343 |
2900 |
1.1 |
129 |
≤76 |
78 |
5 |
500 |
8000 |
343 |
1450 |
1.1 |
335 |
≤77 |
79 |
5.6 |
560 |
12000 |
441 |
1450 |
2.2 |
4.3 |
≤81 |
83 |
6.3I |
630 |
17000 |
490 |
1450 |
3 |
371 |
≤83 |
86 |
6.3II |
630 |
18000 |
490 |
1450 |
3 |
367 |
≤83 |
86 |
7 |
700 |
26000 |
588 |
1450 |
5.5 |
386 |
≤87 |
89 |
8I |
800 |
30000 |
441 |
1450 |
5.5 |
276 |
≤85 |
87 |
8II |
800 |
30000 |
539 |
1450 |
7.5 |
320 |
≤86 |
88 |
9I |
900 |
35000 |
588 |
960 |
7.5 |
564 |
≤88 |
90 |
9II |
900 |
40000 |
588 |
1450 |
11 |
363 |
≤90 |
92 |
10I |
1000 |
40000 |
490 |
960 |
7.5 |
430 |
≤87 |
89 |
10II |
1000 |
48000 |
588 |
960 |
11 |
500 |
≤89 |
92 |
10III |
1000 |
50000 |
686 |
1450 |
11 |
378 |
≤90 |
92 |
11.2 |
1120 |
60000 |
686 |
960 |
7.5 |
507 |
≤91 |
94 |

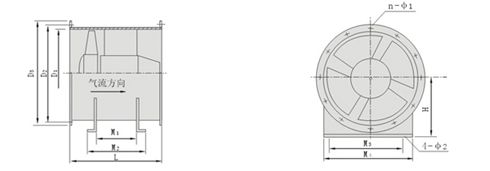

三、外形尺寸表(單位:mm)
型號 |
D1 |
D2 |
D3 |
M1 |
M2 |
M3 |
M4 |
L |
H |
N-Φ1 |
Φ2 |
3.5 |
Φ356 |
Φ392 |
Φ422 |
210 |
250 |
200 |
240 |
300 |
240 |
6-Φ8.5 |
Φ10.5 |
4 |
Φ408 |
Φ444 |
Φ474 |
280 |
320 |
200 |
240 |
400 |
266 |
8-Φ8.5 |
Φ10.5 |
4.5 |
Φ458 |
Φ494 |
Φ524 |
280 |
320 |
200 |
300 |
400 |
290 |
8-Φ8.5 |
Φ10.5 |
5 |
Φ508 |
Φ554 |
Φ594 |
350 |
390 |
300 |
400 |
500 |
316 |
10-Φ8.5 |
Φ10.5 |
5.6 |
Φ568 |
Φ614 |
Φ654 |
420 |
460 |
300 |
400 |
600 |
342 |
10-Φ8.5 |
Φ10.5 |
6.3 |
Φ640 |
Φ686 |
Φ726 |
490 |
530 |
400 |
500 |
700 |
380 |
10-Φ8.5 |
Φ10.5 |
7 |
Φ710 |
Φ766 |
Φ816 |
490 |
530 |
500 |
600 |
700 |
428 |
10-Φ8.5 |
Φ14.5 |
8 |
Φ810 |
Φ866 |
Φ916 |
490 |
530 |
500 |
600 |
700 |
487 |
12-Φ10.5 |
Φ14.5 |
9 |
Φ910 |
Φ970 |
Φ1016 |
620 |
680 |
600 |
700 |
880 |
538 |
12-Φ10.5 |
Φ14.5 |
10 |
Φ1010 |
Φ1070 |
Φ1118 |
620 |
680 |
600 |
700 |
890 |
600 |
12-Φ10.5 |
Φ16.5 |
11.2 |
Φ1130 |
Φ1190 |
Φ1238 |
710 |
780 |
730 |
790 |
1020 |
660 |
14-Φ12.5 |
Φ16.5 |
