消防排煙風機是由消防控制系統聯動控制的，控制系統需要有排煙風機專用的電控箱，如是是雙速的，高速和低速不能接錯，否則電機會燒毀。在電控箱中加入手動和自動切換旋鈕，手動時電控箱的控制電路切換到電控箱面板按鈕控制，自動時切換到繼電器觸點控制。 自動功能就是在手動的基礎上加入二只24V繼電器，一只接常閉觸點，作為停止按鈕的功能，一只接常開觸點，作為啟動按鈕的功能。切換就是在面板按鈕與這二組觸點間。 不同的消防排煙系統因為控制排煙風機、防火閥等設備不同，配電箱的規格也不同，配電箱內都會配上接線圖，最好請專業電工進行接線。

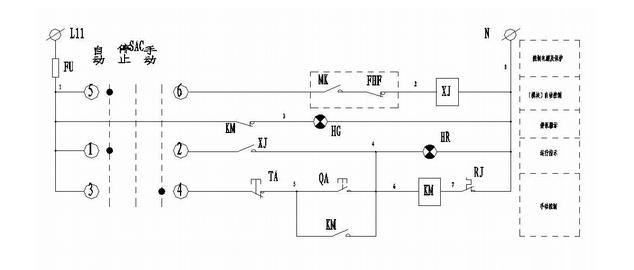

消防排煙風機是由消防控制系統聯動控制的，控制系統需要有排煙風機專用的電控箱，如是是雙速的，高速和低速不能接錯，否則電機會燒毀。在電控箱中加入手動和自動切換旋鈕，手動時電控箱的控制電路切換到電控箱面板按鈕控制，自動時切換到繼電器觸點控制。那么消防排煙系統與消防聯動系統的接線圖是怎么連接的呢？

自動功能就是在手動的基礎上加入二只24V繼電器，一只接常閉觸點，作為停止按鈕的功能，一只接常開觸點，作為啟動按鈕的功能。切換就是在面板按鈕與這二組觸點間。

不同的消防排煙系統因為控制排煙風機、防火閥等設備不同，配電箱的規格也不同，配電箱內都會配上接線圖，最好請專業電工進行接線。
